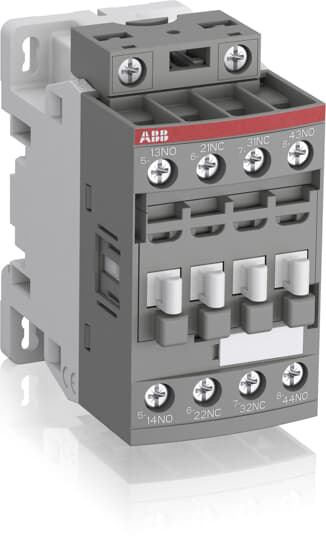

Los contactores NF se utilizan para conmutar circuitos auxiliares y de control. Incluyen una interfaz de bobina electrónica que admite un amplio rango de tensión de control (Uc mín. ... Uc máx.). Solo cuatro bobinas cubren tensiones de control de 24 a 500 V (50/60 Hz) o de 20 a 500 V CC. Los contactores NF pueden gestionar grandes variaciones de tensión de control. Una bobina permite utilizar diferentes tensiones de control utilizadas en todo el mundo sin necesidad de cambiarla. Los contactores NF incorporan protección contra sobretensiones y no requieren supresores de sobretensiones adicionales. - Polos: Contactores de 4 polos (contactos auxiliares con enlace mecánico, conformes al Anexo L de la norma IEC 60947-5-1, con el símbolo de "Conexión mecánica" en el lateral). - Circuito de control: Funcionamiento en CA o CC. - Accesorios: Amplia gama de accesorios disponible. Nota: El modelo NF..E-11 no es apto para control directo mediante salida PLC. Tipo NF..E-11 disponible en algunos países: consulte a su representante de ABB.
Técnico
Artículo |
Valor |
Número de contactos auxiliares NO |
3 |
Número de contactos auxiliares NC |
1 |
Normas |
IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-13 |
Voltaje operativo nominal |
Circuito auxiliar 690 V |
Frecuencia nominal (f) |
Circuito auxiliar 50/60 Hz Circuito de control 50/60 Hz |
Corriente térmica convencional al aire libre (Ith) |
según IEC 60947-5-1, Θ = 40 °C 16 A |
Corriente nominal de funcionamiento AC-15 (Ie) |
(500 V) 2 A (690 V) 2 A (24 / 127 V) 6 A (220 / 240 V) 4 A (400 / 440 V) 3 A |
Corriente de resistencia nominal de corta duración, baja tensión (Icw) |
durante 0,1 s 140 A durante 1 s 100 A |
Frecuencia máxima de conmutación eléctrica |
(AC-15) 1200 ciclos por hora(DC-13) 900 ciclos por hora |
Corriente nominal de funcionamiento DC-13 (Ie) |
(24 V) 6 A / 144 W(48 V) 2,8 A / 134 W(72 V) 1 A / 72 W(110 V) 0,55 A / 60 W(125 V) 0,55 A / 69 W(220 V) 0,27 A / 60 W(250 V) 0,27 A / 68 W(400 V) 0,15 A / 60 W(500 V) 0,13 A / 65 W(600 V) 0,1 A / 60 W |
Tensión de aislamiento nominal (Ui) |
según IEC 60947-5-1 690 V CA según UL/CSA 600 V |
Tensión soportada de impulso nominal (Uimp) |
6 kV |
Frecuencia máxima de conmutación mecánica |
6000 ciclos por hora |
Tensión nominal del circuito de control (Uc) |
50 Hz 24 ... 60 V60 Hz 24 ... 60 VCC Funcionamiento 20 ... 60 V |
Tiempo de operación |
Entre la desenergización de la bobina y el cierre del contacto NC 13 ... 98 msEntre la desenergización de la bobina y la apertura del contacto NA 11 ... 95 msEntre la energización de la bobina y la apertura del contacto NC 38 ... 90 msEntre la energización de la bobina y el cierre del contacto NA 40 ... 95 ms |
Montaje en carril DIN |
TH35-15 (carril de montaje de 35 x 15 mm) según IEC 60715TH35-7.5 (carril de montaje de 35 x 7,5 mm) según IEC 60715 |
Montaje mediante tornillos (no suministrados) |
2 tornillos M4 colocados en diagonal |
Circuito auxiliar de capacidad de conexión |
Flexible con casquillo 1/2x 0,75 ... 2,5 mm²Flexible con casquillo aislado 1x 0,75 ... 2,5 mm²Flexible con casquillo aislado 2x 0,75 ... 1,5 mm²Rígido sólido 1/2x 1 ... 2,5 mm²Rígido trenzado 1/2x 1 ... 2,5 mm² |
Conexión del circuito de control de capacidad |
Flexible con casquillo 1/2x 0,75 ... 2,5 mm²Flexible con casquillo aislado 1x 0,75 ... 2,5 mm²Flexible con casquillo aislado 2x 0,75 ... 1,5 mm²Rígido sólido 1/2x 1 ... 2,5 mm²Rígido trenzado 1/2x 1 ... 2,5 mm² |
Longitud de pelado de cables |
Circuito auxiliar 10 mmCircuito de control 10 mm |
Grado de protección |
según IEC 60529, IEC 60947-1, EN 60529 Terminales auxiliares IP20según IEC 60529, IEC 60947-1, EN 60529 Terminales de bobina IP20 |
Tipo de terminal |
Terminales de tornillo |
Ambiental
Artículo |
Valor |
Temperatura del aire ambiente |
Cerca del contactor para almacenamiento -60 ... +80 °CCerca del contactor para funcionamiento al aire libre -40 ... 70 °C |
Resistencia climática |
Categoría B según IEC 60947-1 Anexo Q |
Altitud máxima de funcionamiento permitida |
Sin derating 3000 m |
Resistencia a vibraciones según IEC 60068-2-6 |
5 ... 300 Hz 4 g posición cerrada / 2 g posición abierta |
Resistencia a los golpes según IEC 60068-2-27 |
Cerrado, Dirección de descarga: B1 25 g Abierto, Dirección de descarga: B1 5 g Dirección de descarga: A 30 g Dirección de descarga: B2 15 g Dirección de descarga: C1 25 g Dirección de descarga: C2 25 g |
Estado RoHS |
Siguiendo la Directiva de la UE 2011/65/UE |
