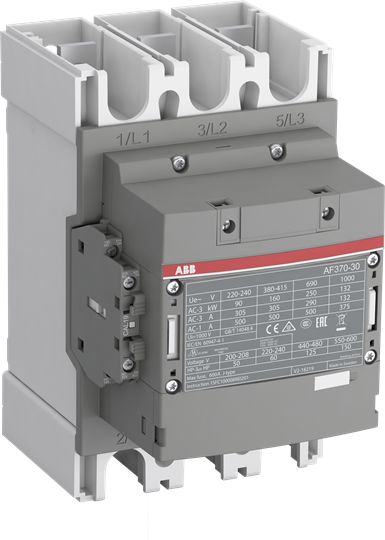

El AF370-30-11-11 es un contactor tripolar de 1000 V IEC o 600 V UL con contactos auxiliares premontados y barras de circuito principal. Controla motores de hasta 200 kW / 400 V CA (CA-3) o 300 hp / 480 V UL y conmuta circuitos de potencia de hasta 600 A (CA-1) o 520 A UL de uso general. Gracias a la tecnología AF, el contactor ofrece un amplio rango de tensión de control (24-60 V 50/60 Hz y 20-60 V CC), gestionando grandes variaciones de tensión de control, reduciendo el consumo de energía del panel y garantizando un funcionamiento preciso en redes inestables. Además, incorpora protección contra sobretensiones, lo que ofrece una solución compacta. Los contactores AF tienen un diseño de bloque y se pueden ampliar fácilmente con bloques de contactos auxiliares adicionales y una amplia gama de accesorios.
Técnico
Artículo |
Valor |
Número de contactos principales NO |
3 |
Número de contactos principales NC |
0 |
Número de contactos auxiliares NO |
1 |
Número de contactos auxiliares NC |
1 |
Voltaje operativo nominal |
Circuito principal 1000 V |
Frecuencia nominal (f) |
Circuito principal 50/60 Hz |
Corriente térmica convencional al aire libre (Ith) |
según IEC 60947-4-1, Contactores abiertos Θ = 40 °C 600 A |
Corriente nominal de operación AC-1 (Ie) |
(1000 V) 40 °C 400 A(1000 V) 55 °C 350 A(1000 V) 60 °C 350 A(1000 V) 70 °C 290 A(690 V) 40 °C 600 A(690 V) 55 °C 500 A(690 V) 70 °C 400 A |
Corriente nominal de funcionamiento AC-3 (Ie) |
(415 V) 55 °C 370 A(440 V) 55 °C 370 A(500 V) 55 °C 350 A(690 V) 55 °C 315 A(1000 V) 55 °C 141 A(380 / 400 V) 55 °C 370 A(220 / 230 / 240 V) 55°C 370 |
Potencia operativa nominal AC-3 (Pe) |
(415 V) 200 kW(440 V) 200 kW(500 V) 250 kW(690 V) 315 kW(1000 V) 200 kW(380 / 400 V) 200 kW(220 / 230 / 240 V) 110 kW |
Capacidad de ruptura nominal AC-3 |
8 x Ie AC-3 |
Capacidad nominal de fabricación AC-3 |
10 x Ie AC-3 |
Dispositivos de protección contra cortocircuitos |
Fusibles tipo gG 630 A |
Corriente de resistencia nominal de corta duración, baja tensión (Icw) |
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 10 s 2960 Aa 40 °C de temperatura ambiente, en aire libre, desde un estado frío 15 min 600 Aa 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 1208 Aa 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 s 3700 Aa 40 °C de temperatura ambiente, en aire libre, desde un estado frío 30 s 1709 A |
Capacidad máxima de ruptura |
cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 5000 Acos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 4000 A |
Frecuencia máxima de conmutación eléctrica |
(AC-1) 300 ciclos por hora(AC-2 / AC-4) 150 ciclos por hora(AC-3) 300 ciclos por hora |
Corriente nominal de funcionamiento DC-1 (Ie) |
(110 V) 2 polos en serie, 40 °C 450 A(220 V) 3 polos en serie, 40 °C 450 A |
Corriente nominal de funcionamiento DC-3 (Ie) |
(110 V) 2 polos en serie, 40 °C 450 A(220 V) 3 polos en serie, 40 °C 450 A |
Corriente nominal de funcionamiento DC-5 (Ie) |
(110 V) 2 polos en serie, 40 °C 450 A(220 V) 3 polos en serie, 40 °C 450 A |
Tensión de aislamiento nominal (Ui) |
según IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V CA según UL/CSA 600 V |
Tensión nominal soportada al impulso (Uimp) |
Circuito principal 8 kV |
Durabilidad mecánica |
5 millones |
Frecuencia máxima de conmutación mecánica |
300 ciclos por hora |
Límites de funcionamiento de la bobina |
(según IEC 60947-4-1) 0,85 x Uc Mín. ... 1,1 x Uc Máx. (a θ ≤ 70 °C) |
Tensión nominal del circuito de control (Uc) |
50 Hz 24 ... 60 V60 Hz 24 ... 60 VCC Funcionamiento 20 ... 60 V |
Consumo de bobina |
Mantenimiento a la tensión nominal máxima del circuito de control (50 Hz): 8,5 V·A. Mantenimiento a la tensión nominal máxima del circuito de control (60 Hz): 8,5 V·A. Mantenimiento a la tensión nominal máxima del circuito de control (CC): 3 W. Entrada a la tensión nominal máxima del circuito de control (50 Hz): 475 V·A. Entrada a la tensión nominal máxima del circuito de control (60 Hz): 475 V·A. Entrada a la tensión nominal máxima del circuito de control (CC): 400 W. |
Tiempo de operación |
Entre la desenergización de la bobina y la apertura del contacto NA 37 ... 47 msEntre la energización de la bobina y el cierre del contacto NA 25 ... 55 ms |
Capacidad de conexión del circuito principal |
Cable flexible de Al 1 x 16 ... 240 mm², cable rígido de Cu 1 x 185 ... 240 mm², cable rígido de Cu 2 x 70 ... 185 mm² |
Circuito auxiliar de capacidad de conexión |
Flexible con casquillo 1x 0,75 ... 2,5 mm²Flexible con casquillo aislado 1x 0,75 ... 2,5 mm²Flexible 2x0,75 ... 2,5 mm²Sólido 2 x 1 ... 4 mm²Trenzado 2 x 1 ... 4 mm² |
Grado de protección |
según IEC 60529, IEC 60947-1, EN 60529 Terminales de bobina IP20según IEC 60529, IEC 60947-1, EN 60529 Terminales principales IP00 |
Tipo de terminal |
Circuito principal: Barras |
